مائع کولنگ کا اصول: بند مائع گردش کے آلے میں، مائع پمپ کے ذریعہ بہایا جاتا ہے۔ گرمی کے منبع پر بہنے والے مائع کے دوران، گرمی مائع کی طرف سے لیا گیا تھا. آخر میں، مائع پمپ پر واپس آ جاتا ہے اور بار بار گردش کرتا ہے.

اعلی کولنگ کی کارکردگی کی وجہ سے، تھرمل چالکتا ایئر کولنگ کے مقابلے میں 20 گنا ہے، سینکڑوں یا ہزاروں KW گرمی کے مسائل کو حل کر سکتا ہے. لیزر، ملٹری، میڈیکل، پاور الیکٹرانک، صنعتی سامان وغیرہ میں جنگلی طور پر استعمال کیا جاتا ہے۔

مائع کولنگ پلیٹڈیزائن کیس

ڈیزائن ان پٹ

فی پلیٹ کولنگ کی ضرورت: 1.6kW

سپلائی/واپس پانی کا درجہ حرارت: 8/13 ڈگری سینٹی گریڈ

پلیٹ کی سطح کا درجہ حرارت: 20 ڈگری سینٹی گریڈ

زیادہ سے زیادہ سطح کا درجہ حرارت: 40 ڈگری سینٹی گریڈ

محیطی درجہ حرارت: 24 ڈگری سینٹی گریڈ سے 26 ڈگری سینٹی گریڈ

زیادہ سے زیادہ کولڈ پلیٹ کا سائز: 940mm(L) x 145mm(W)

پلیٹ کی زیادہ سے زیادہ موٹائی: 15 ملی میٹر

تانبے کی ٹیوب کا DN: 7.1mm ID کے ساتھ 9.5mm

پانی کے بہاؤ کی رفتار: 2.5m/s (زیادہ سے زیادہ)

سوراخوں کی تعداد: 14 (M6 x 25mm کاؤنٹر سنک سکرو جیسا کہ نیچے سرخ اور نیلے رنگ میں دکھایا گیا ہے)

ذریعہ حرارت

تھرمل تخروپن

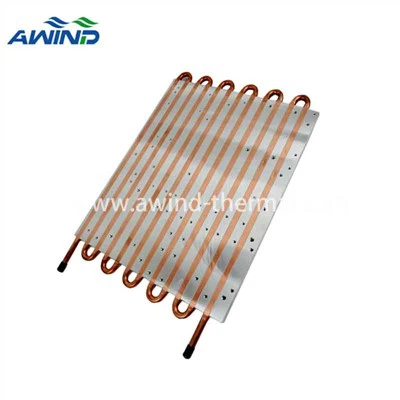

حل: مائع کولڈ پلیٹ

مائع کولڈ پلیٹ بیس سائز: 940*145*12.7mm، مواد: AL6061

کاپر ٹیوب سائز: قطر 9.5 ملی میٹر، موٹائی=1.27 ملی میٹر، مواد: C1100

نقلی ماڈل (ICEPAK)

پریشر ڈراپ: 1632Pa

زیادہ سے زیادہ رفتار: 1.97m/s

ہیٹ سنک کا درجہ حرارت

△T: 10.6044 ڈگری

نتیجہ

قسم	ٹی (ڈگری)	ٹی بی میکس (ڈگری)	ڈیلٹا ٹی	بہاؤ	مزاحمت (ڈگری / ڈبلیو)
AL اخراج	25.0	35.6044	10.6044	1.97m/s	0.0066

Ta: ماحولیاتی درجہ حرارت

اس ڈیزائن کے ساتھ، حل کا نقلی نتیجہ آپ کی ضروریات کو پورا کر سکتا ہے۔

ڈرائنگ ڈیزائن

ایپوکسی بانڈنگ

Epoxy کی خصوصیات:

• بہترین تھرمل چالکتا

• اعلیٰ آسنجن

• کم واسکوسیٹی خود کو تیز کرنے کی اجازت دیتی ہے۔

عمل

اہم نکات

حل کا درجہ حرارت: 50 پلس /5 ڈگری تقریبا 3 منٹ بھگو دیں۔

مائع PH: 6~8

حل کا تالاب

تقریبا 3 منٹ بھگو دیں۔

ٹیوب میں کیمیائی محلول کو روکنے کے لیے اسٹاپرز

70-3812 ہائی تھرمل ایپوکسی لگائیں، وزن کی پیمائش کریں: لگانے کے بعد - لگانے سے پہلے=0.2 پلس /-1g

بہتر بانڈنگ کے نتیجے کے لیے دوبارہ Epoxy لگائیں، وزن کے حساب سے پیمائش کریں: لاگو کرنے کے بعد- لاگو کرنے سے پہلے=1~3g سٹیمپنگ کے بعد بننے والی تمام گہاوں کو بھریں۔

ایپوکسی لگانے کے لیے آٹو ڈسپنسر

مہر لگانے کے بعد بننے والی تمام گہاوں کو پُر کریں۔

بہتر ہمواری کے لیے فلائی کٹ

مجموعی سطح:<0.1mm for 100x100mm area

حرارت کا ذریعہ رابطہ سطح:<0.05mm for 100x100mm area

کاسمیٹک مقصد کے لئے دوبارہ الٹراسونک صفائی

ویلڈنگ کے درجہ حرارت کی نگرانی کے لیے IR سینسر۔

ویلڈنگ پاور: کنیکٹر 1410 پلس /- 10w

پائپ: 1200 پلس /- 10w

ویلڈنگ جوائنٹ میں پوزیشن سینسر

سینسر درجہ حرارت:

کنیکٹر: 200~650

پائپ: 200~580

ویلڈنگ آبجیکٹ کے مستقل درجہ حرارت تک پہنچنے کا وقت: 2.5 منٹ

HF انڈکشن ویلڈنگ مشین

کوالٹی معائنہ ٹیسٹ

مصنوعات کے معیار کو یقینی بنانے کے لیے صارفین کو ڈیلیوری سے پہلے ہماری مائع کولڈ پلیٹوں کا معائنہ کیا جائے گا۔ ہم لیک ٹیسٹنگ اور پریشر ٹیسٹنگ کے ذریعے اپنی مصنوعات کے معیار کو یقینی بنائیں گے۔

لیک ٹیسٹنگ 1: ممکنہ رساو کو چیک کرنے کے لیے ہائی پریشر N2
