تانبے کے پائپ کے ساتھ واٹر کولنگ پلیٹ کا تھرمل سمولیشن
اس تجربے میں، ہم استعمال کریں گے۔پانی کولنگ پلیٹتانبے کے پائپ کے ساتھ 1200w کی تھرمل تخروپن کی قیادت کی جاتی ہے۔
درجہ حرارت کے گراف، پریشر گراف، رفتار ویکٹر، وغیرہ کے ذریعے، آپ گرمی کی کھپت کے لحاظ سے تانبے کے پائپ کے ساتھ پانی کی کولنگ پلیٹ کے اثر کو بہتر طور پر دیکھ سکتے ہیں۔ تجربہ دو حل فراہم کرے گا۔
ڈیزائن ان پٹ
کولنگ کا طریقہ: زبردستی پانی کو ٹھنڈا کرنا
کولنٹ: خالص پانی
محیطی درجہ حرارت۔ ٹا: 40 ڈگری
ایل ای ڈی واٹ کا نقصان: 1114W
زیادہ سے زیادہ درجہ حرارت: 50-60 ڈگری
ڈیزائن پیرامیٹر
1. محیط درجہ حرارت۔ ٹا [ڈگری]: 40C
2. کابینہ کا درجہ حرارت۔ Tw [ ڈگری ]: یونٹ کابینہ کے اوپر (باہر) ہوگا صرف شیشے کی طرف کابینہ میں ہوگی
3. کابینہ کا طول و عرض: یونٹ کابینہ سے باہر ہوگا۔
4. پاور ڈسپیٹڈ P[W]: ٹوٹل الیکٹریکل انسٹال پاور 1500Watt لیکن تقریباً 1200Watt ختم ہو گئی
5. حرارت کے منبع کی مقدار: منسلک تصاویر کو چیک کریں۔
6. حرارت کے منبع کی پوزیشن اور طول و عرض: منسلک تصاویر کو چیک کریں۔
7. اندر/آؤٹ لیٹ واٹر کا مقام (سسٹم 3D فائل فراہم کرنے کے لیے بہتر ہے): منسلک تصویریں چیک کریں
8. کولڈ پلیٹ [ڈگری] پر زیادہ سے زیادہ درجہ حرارت قبول کریں: 50 سے 60
9. انسٹالیشن ہول کا طول و عرض اور کولڈ پلیٹ کی پوزیشن: تصویروں کو چیک کریں، میرے پاس اب یونٹ کی اکائی کے لیے کابینہ تک صرف 4 سوراخ بنائے گئے ہیں۔ مجھے ایل ای ڈی پی سی بی اور چینل ڈرائیور اور پی ایس یو کی اسمبلی کے لیے بہت سارے سوراخوں کی ضرورت ہے۔ میں بیس پلیٹوں کو لگانے کے لیے تمام سوراخوں کو ڈرل کرنے کے لیے ایلو بیس پلیٹس رکھنا چاہتا ہوں، مجھے صرف دھاگے کے ساتھ ویو ہولز کی ضرورت ہے۔
10. مائع بہاؤ کی شرح: _____L/min اس بات پر منحصر ہے کہ تھرمل تجزیہ ہمیں بتائے گا کہ بہاؤ کی شرح کیا ہونی چاہیے۔
11. مائع کولنگ پلیٹ Max.size: دیکھیں تصویروں کا سائز 680x600 ہوگا لیکن اصل کولنگ ایریا 600x540 ہوگا۔
12. مائع کی قسم: خالص پانی
13. داخل پانی کا درجہ حرارت: تھرمل تجزیہ کے نتیجہ پر منحصر ہے
14. آؤٹ لیٹ پانی کا درجہ حرارت: تھرمل تجزیہ کے نتیجے پر منحصر ہے۔
15. زیادہ سے زیادہ کی اجازت دیں۔ کولڈ پلیٹ کا دباؤ: تھرمل تجزیہ کے نتیجے پر منحصر ہے۔
کولنٹ کا ماڈل
حل 1: انلیٹ کی رفتار=0.5m/s(2.7L/min)
ٹھنڈی پلیٹ کا درجہ حرارت

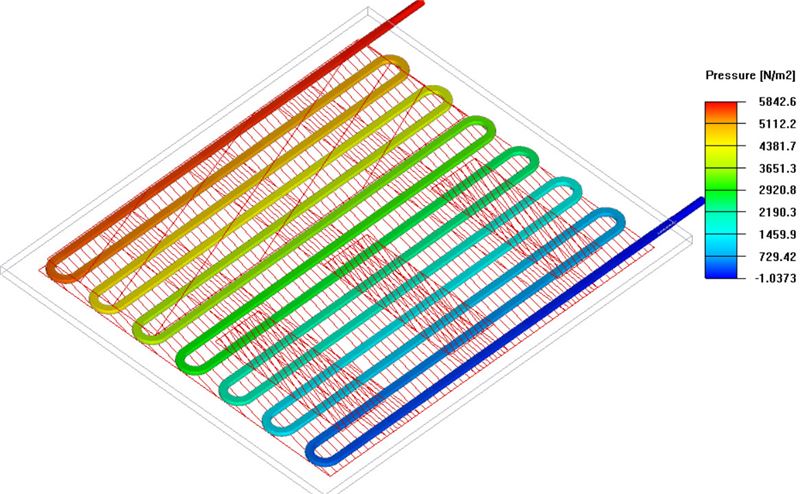

پریشر ڈراپ: 5842.6Pa
کولنٹ کا درجہ حرارت
رفتار ویکٹر
حل 2: انلیٹ کی رفتار=0.3m/s(1.62L/min)
ٹھنڈی پلیٹ کا درجہ حرارت
پریشر ڈراپ: 2898.7Pa
کولنٹ کا درجہ حرارت
رفتار ویکٹر
نتیجہ
بہاؤ（L/منٹ) | Tmax (0C) | ڈیلٹا ٹی (0سی) | ڈیلٹا پی (پا) | مزاحمت ({{0}C/W) |
2.7L/منٹ | 46.817 | 6.817 | 5842.6 | 0.00612 |
1.62L/منٹ | 50.838 | 10.838 | 2898.7 | 0.00973 |
اس ڈیزائن ( Al Cool Plate ) کے ساتھ، حل کا تخروپن نتیجہ اسپیک کو پورا کرتا ہے۔
